Электробезопасность в установках до 1000В БЖД-06/3

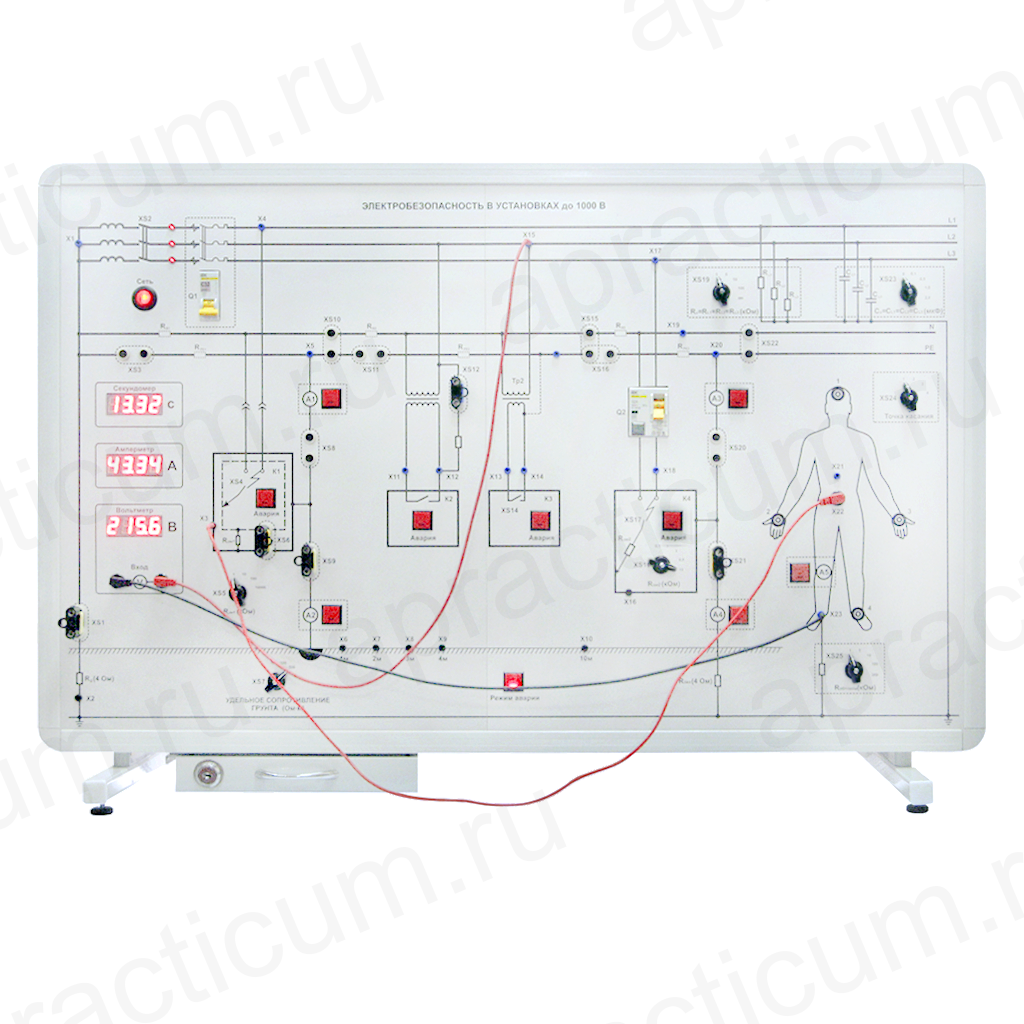

Лабораторный стенд "Электробезопасность в установках до 1000 В" БЖД-06/3
Под заказ
Вся продукция, представленная на сайте, является интеллектуальной собственностью ООО «А-Практикум» и защищена в соответствии с действующим законодательством РФ. За незаконное использование объектов авторского права виновное лицо может быть привлечено к уголовной ответственности (ст. 146 УК РФ).
Производитель оставляет за собой право вносить изменения, не ухудшающие качество изделия, без предварительного уведомления.
Состав комплекта
Описание
Позволяет исследовать опасность поражения человека электрическим током при прямом и косвенном прикосновении его к частям, находящимся под напряжением в электроустановках до 1000 В и изучить основные технические способы его защиты (защитное зануление, защитное заземление, защитное отключение, двойная изоляция, электрическое разделение цепей, малое напряжение), исследовать сопротивления участков тела человека, исследовать явления растекания тока по поверхности грунта.
Предназначен для проведения лабораторных занятий в высших и средних профессиональных учебных заведениях при изучении курса "Безопасность жизнедеятельности". Стенд может быть полезен при проведении лабораторных занятий по энергетическим специальностям.
Технические возможности:
Предназначен для проведения лабораторных занятий в высших и средних профессиональных учебных заведениях при изучении курса "Безопасность жизнедеятельности". Стенд может быть полезен при проведении лабораторных занятий по энергетическим специальностям.
Технические возможности:
- действующая модель трехфазной сети, выполнена на безопасном для учащегося напряжении;
- моделирование сетей с системой заземления TN-C, TN-S, TN-C-S, TT, IT;
- изменение активного сопротивления изоляции и емкости фазных проводов сети относительно земли, удельного сопротивления грунта, сопротивления замыкания фазного провода на корпус электроустановки, сопротивления обуви человека и пола;
- модели 4-х электропотребителей: электроустановка с двойной изоляцией; электроустановка, подключенная к электрической сети через разделительный трансформатор; электроустановка, подключенная к электрической сети через понижающий трансформатор; электроустановка, подключенная к электрической сети через через устройство защитного отключения дифференциального тока;
- модель человека с различными значениями сопротивления обуви и пола и касанием к частям находящимся под напряжением различными участками тела
- встроенный цифровой вольтметр для измерения фазного напряжения сети, напряжения на корпусах электроустановок и напряжения на человеке;
- встроенный цифровой амперметр измеряет токи в различных точках сети и ток через тело человека;
- производится автоматическое измерение времени срабатывания защиты от сверхтоков при различных значениях токов замыкания;
- производится автоматическое измерение времени срабатывания УЗО в зависимости от величины дифференциального тока;
- показания приборов соответствуют значениям параметров в реальной сети.
Характеристики
|
Реализация
|
Аппаратный |
|
Масса
|
не более 20кг |
|
Исполнение
|
Настольное |
|
Размер
|
870х340х580мм |
|
Потребляемая мощность
|
не более 50Вт |
|
Питание
|
220В, 50Гц |
