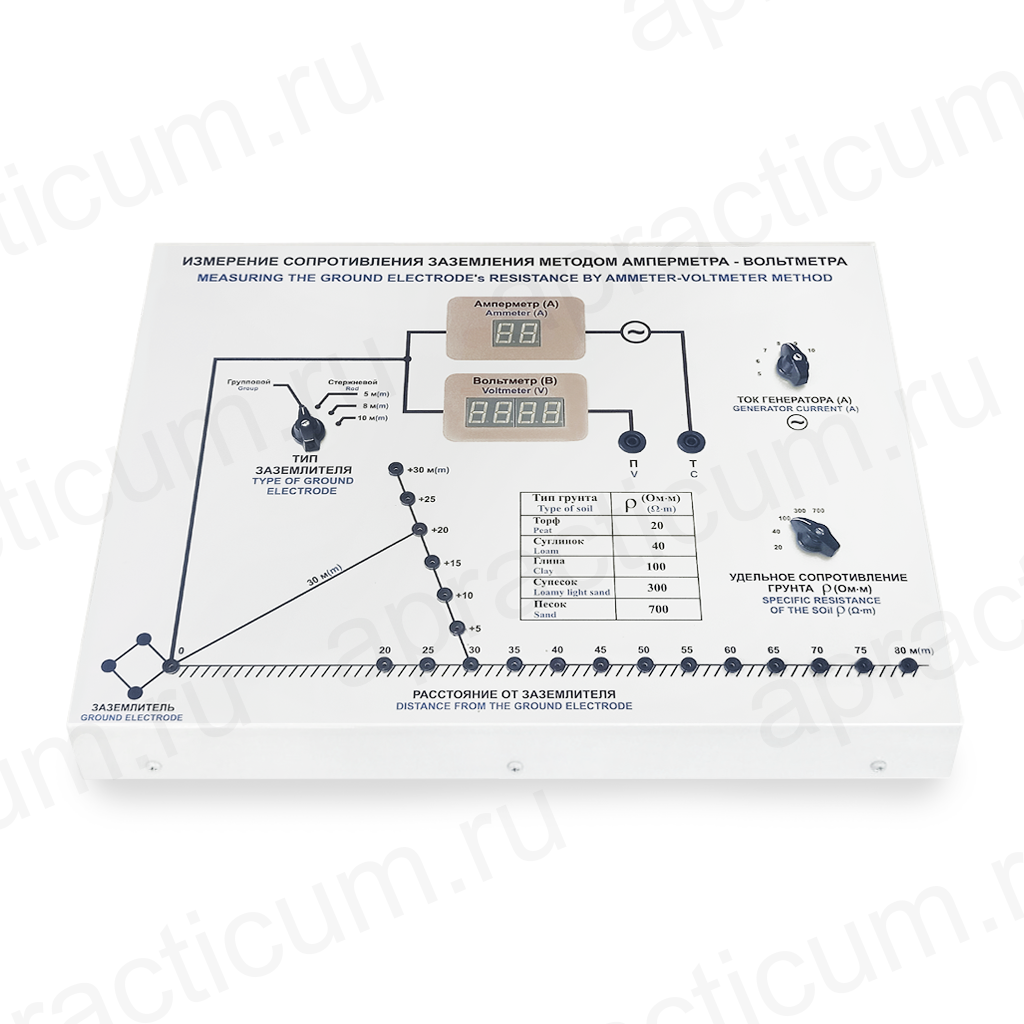

Измерение сопротивления заземления методом амперметра-вольтметра БЖД-12
Типовой комплект учебного оборудования «Измерение сопротивления заземления методом амперметра-вольтметра» БЖД-12
Под заказ
Вся продукция, представленная на сайте, является интеллектуальной собственностью ООО «А-Практикум» и защищена в соответствии с действующим законодательством РФ. За незаконное использование объектов авторского права виновное лицо может быть привлечено к уголовной ответственности (ст. 146 УК РФ).
Производитель оставляет за собой право вносить изменения, не ухудшающие качество изделия, без предварительного уведомления.
Состав комплекта
Описание
Предназначен для изучения принципа и особенностей измерения сопротивления заземления методом амперметра-вольтметра, позволяет исследовать влияние взаимного расположения вспомогательных электродов (тока и напряжения) и удельного сопротивления грунта на точность измерения величины сопротивления заземления заземлителей различного типа.
Технические характеристики:
Технические характеристики:
- Исследуются заземлители: одиночный (не менее 3-х типов) и групповой.
- Моделируемое расстояние между точками подключения вспомогательных электродов (контактными гнездами) – кратно 5 метрам.
- Установка значения удельного сопротивления грунта.
- Встроенный источник тока.
- Встроенный вольтметр для измерения напряжений между контрольными точками.
- Индикация величины тока и напряжения - цифровая; показания приборов соответствуют значениям параметров в реальной сети.
- Соединительные проводники для подключения источника тока и вольтметра.
- Класс защиты от поражения электрическим током - 1.
- Панель стенда покрыта анодированным алюминием, рисунок на панели устойчив к истиранию.
- встроенный источник тока с переменной установкой тока;
- встроенный вольтметр с цифровым отсчетом;
- модель грунта с выбираемой величиной удельного сопротивления;
- модели заземлителей двух типов;
- контактные гнезда, удаленные на различное расстояние от заземлителя, не менее 19 шт.
Характеристики
|
Реализация
|
Аппаратный |
|
Масса
|
не более 8кг |
|
Исполнение
|
Настольное |
|
Размер
|
410х320х110мм |
|
Питание
|
220В, 50Гц |
