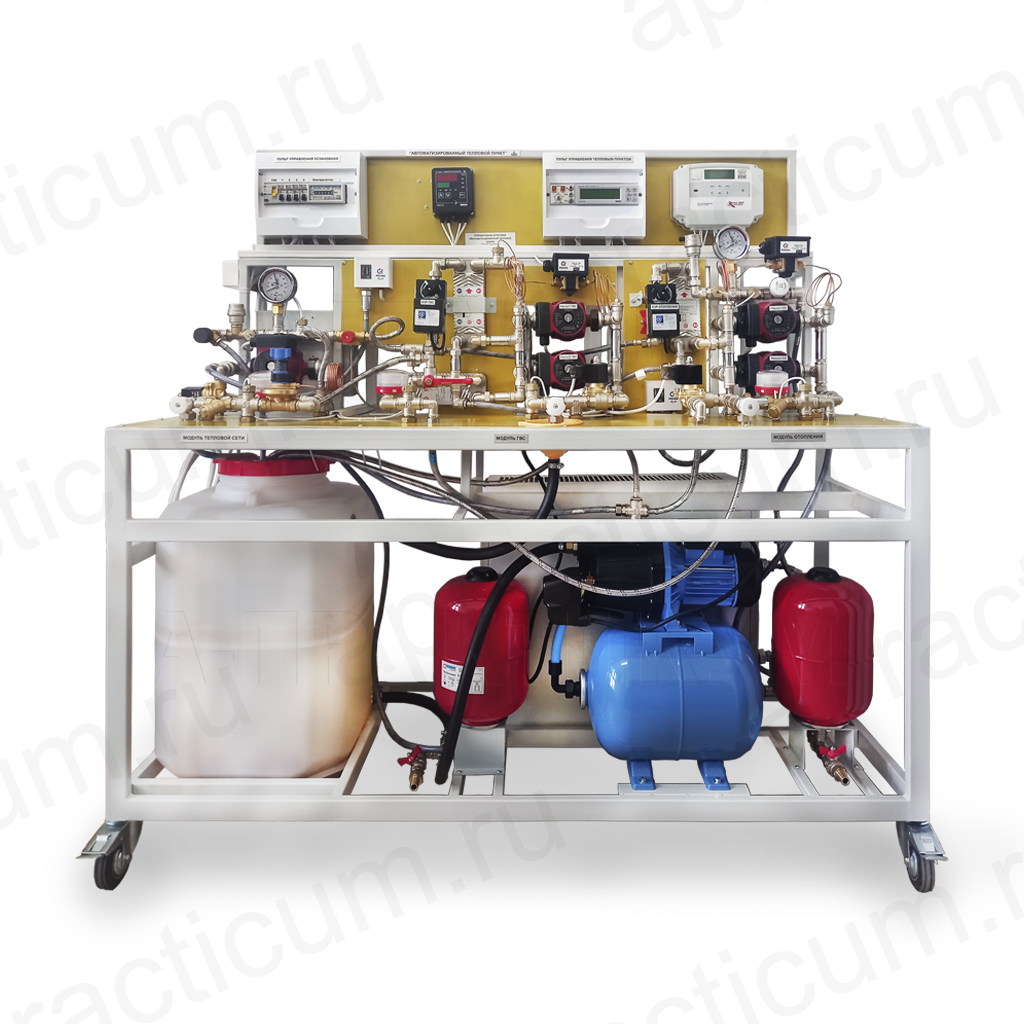

Автоматизированный тепловой пункт АТП-01

• Приготовление горячей воды с заданной температурой;
• Циркуляция горячей воды в сети потребителей, в целях обеспечения заданной температуры горячей воды в отсутствие ее потребления;
• Контроль температуры выдаваемой горячей воды с выдачей сигнала «Авария ГВС» в случае выхода температуры из заданных границ;
• Контроль работоспособности циркуляционного насоса ГВС с возможностью перехода на резервный насос, если такой имеется, или выдачей сигнала «Авария насоса ГВС»;
• Подачу в систему отопления теплоносителя с температурой равной текущей уставке;
• Циркуляцию теплоносителя в системе отопления;
• Контроль температуры теплоносителя подаваемого в систему отопления, с формированием сигнала «Авария отопления» в случае ее отклонения от заданных границ;
• Контроль давления в системе отопления и поддержание его в необходимых пределах;
• Контроль работоспособности циркуляционного насоса отопления с возможностью перехода на резервный насос, если такой имеется, или выдачей сигнала «Авария насоса отопления»;
• Автоматическое изменение величины текущей уставки отопления в соответствии с температурой наружного воздуха;
• Автоматическое изменение режима отопления в зависимости от времени суток, дня недели;
• Автоматический переход системы отопления в зимний/летний режим;
• Диагностика состояния датчиков, с выдачей аварийных сигналов при их неисправностях;
• Задание значений программируемых параметров с клавиатуры контроллера или с ПЭВМ;
• Удаленный контроль и управление работой пункта по протоколу ModBus-RTU;
• Измерение количества электроэнергии затраченного модулем тепловой энергии;
• Измерение количества тепловой энергии, отдаваемой в тепловую сеть;
• Измерение количества энергии, затраченной системой отопления и системой ГВС.
• Комплекс оснащен источником тепловой энергии с автоматическим регулятором (эквивалент тепловой сети), источником холодной воды под давлением (эквивалент системы ХВС), изменяемой тепловой нагрузкой для модуля отопления;
• Комплекс не требует подключения к теплосети, источнику холодного водоснабжения и канализации;

Состав:

• Лабораторная установка в напольном исполнении в сборе, включающая: теплогенератор с автоматическим регулированием температуры, узел подпитки и стабилизации давления, регулятор перепада давления в теплосети; модуль горячего водоснабжения с регулирующим клапаном, теплообменниками, циркулирующим насосом; модуль отопления с регулирующим клапаном, теплообменником, циркуляционным насосом; узел подпитки и стабилизации давления теплоносителя; изменяемую тепловую нагрузку; запорно- регулирующую арматуру; контроллер управления, элементы управления, световую и звуковую аварийной сигнализации;  датчики температуры и давления, обеспечивающие функционирование теплового пункта; датчики температуры, расходомеры, теплосчетчики, электросчетчик, обеспечивающие учет электрической и тепловой энергии;
• ПКс ОС WIN, специализированная программа удаленного мониторинга и управления.
