Телекоммуникационные линии проводной и беспроводной связи ТЛС-03

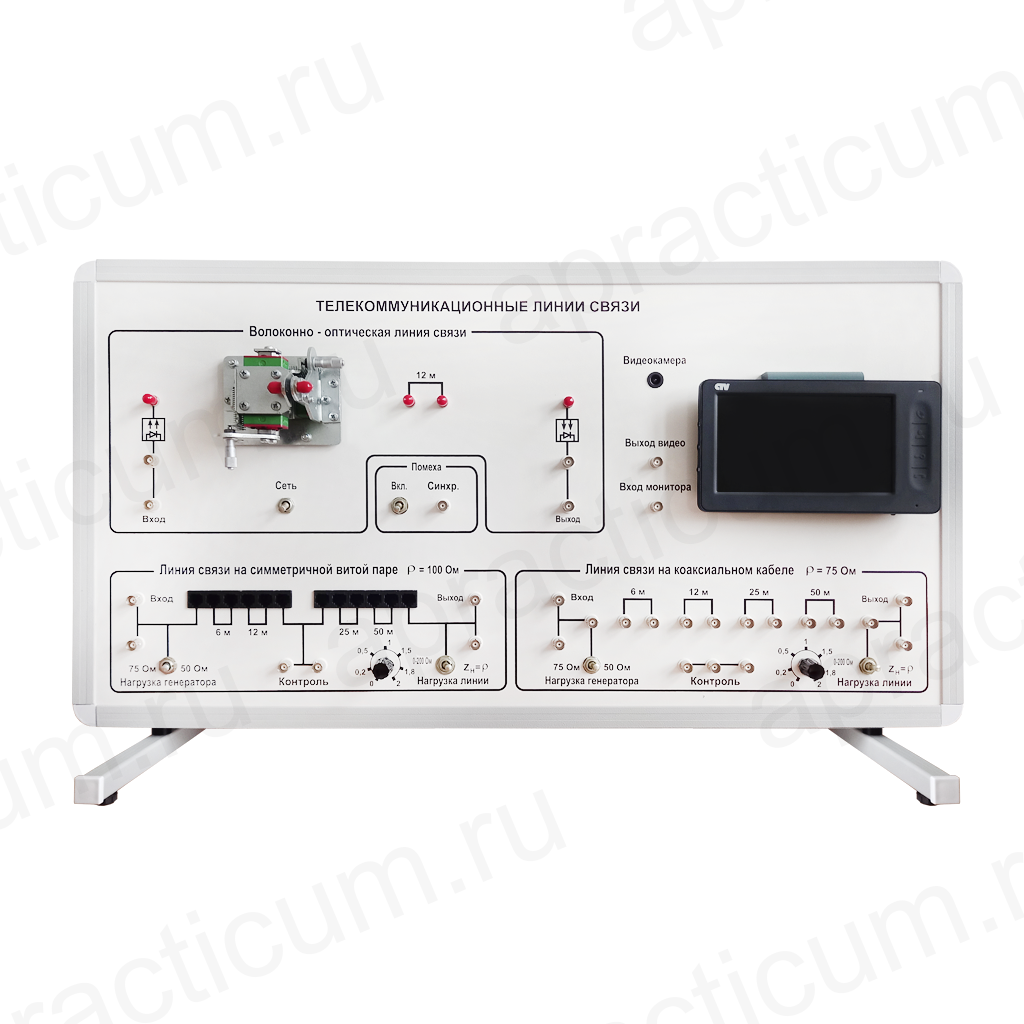

Типовой комплект учебного оборудования «Телекоммуникационные линии проводной и беспроводной связи» ТЛС-03
Под заказ
Вся продукция, представленная на сайте, является интеллектуальной собственностью ООО «А-Практикум» и защищена в соответствии с действующим законодательством РФ. За незаконное использование объектов авторского права виновное лицо может быть привлечено к уголовной ответственности (ст. 146 УК РФ).
Производитель оставляет за собой право вносить изменения, не ухудшающие качество изделия, без предварительного уведомления.
Состав комплекта
Описание
Предназначен для изучения прохождения (распространения) сигналов по проводным и беспроводным каналам связи.
Стенд позволяет производить:
Состав:
Технические характеристики:
- тип используемого волоконно-оптического кабеля: многомодовый MM 62,5/125мкм, соединители - ST/ST;
- тип используемого симметричного кабеля - UTP 5 Cat, соединители RJ-45;
- тип используемого коаксиального кабеля - РК 75-2-13;
- максимальная длина реально собираемых проводных линий связи - 100 м
*Дополнительно для проведения исследований на лабораторном стенде ТЛС-02 могут быть поставлены:
• Генератор сигналов специальной формы АКИП-3407/4A (2 канала, 50 МГц) или АКИП-3408/3 (1 канал, 30МГц)
• Осциллограф GDS-71072В (2 канала, 70 МГц) или АКИП- 4115/3А (2 канала, 70 МГц)
Стенд позволяет производить:
- измерение полосы пропускания линий связи;
- определение волновых сопротивлений коаксиального и симметричного кабеля;
- затухание коаксиального и симметричного кабеля, оптического кабеля и оптических соединителей;
- сравнительную оценку помехозащищенности линий в условиях воздействия внешних электромагнитных полей.
- исследование влияния неоднородностей вносимых в стык оптического кабеля на распространение сигналов;
- проведение качественной оценки TV сигнала при передаче его через оптическую, коаксиальную или симметричную линию связи;
Состав:
- волоконно-оптическая линия связи с электронно-оптическим и опто-электронным преобразователями и устройством внесения неоднородностей в стык оптического кабеля;
- линия связи на симметричном кабеле «витая пара» с симметрирующими трансформаторами на входе и выходе линии;
- линия связи на коаксиальном кабеле, согласующие устройства на входах и выходах проводных линий связи;
- источник видеосигнала и контрольный монитор, источник электромагнитной импульсной помехи;
- комплект оптических, коаксиальных, и симметричных соединительных кабелей, методические указания по использованию стенда.
Технические характеристики:
- тип используемого волоконно-оптического кабеля: многомодовый MM 62,5/125мкм, соединители - ST/ST;
- тип используемого симметричного кабеля - UTP 5 Cat, соединители RJ-45;
- тип используемого коаксиального кабеля - РК 75-2-13;
- максимальная длина реально собираемых проводных линий связи - 100 м
*Дополнительно для проведения исследований на лабораторном стенде ТЛС-02 могут быть поставлены:
• Генератор сигналов специальной формы АКИП-3407/4A (2 канала, 50 МГц) или АКИП-3408/3 (1 канал, 30МГц)
• Осциллограф GDS-71072В (2 канала, 70 МГц) или АКИП- 4115/3А (2 канала, 70 МГц)
Характеристики
|
Реализация
|
Аппаратный |
|
Масса
|
не более 20 кг |
|
Исполнение
|
Настольное |
|
Потребляемая мощность
|
более 50 Вт |
|
Питание
|
220В, 50Гц |
