Радиолокационные станции обнаружения подвижных объектов на базе АФАР

Учебно-лабораторный комплекс «Радиолокационные станции обнаружения подвижных объектов на базе АФАР», РЛС-02 позволяет получить практические навыки по управлению активной фазированной антенной решеткой (АФАР), оценить влияние различных факторов на ее работоспособность,провести натурное моделирование при разработке адаптивных отказоустойчивых АФАР и программного обеспечения для них. Изучение принципов формирования и обработки радиолокационных сигналов, получение практических навыков работы РЛС на рельных управляемых подвижных и неподвижных целях.

Практические работы и исследования:

1. Изучение принципов формирования и управления диаграммой направленности АФАР.
2. Изучение принципов функционирования АФАР, автоматическое измерение диаграммы направленности для заданного расстояния в пределах ±90 градусов от нормали АФАР с точностью до 0.1 градуса.
3. Исследование влияния количества излучателей на диаграмму направленности.
4. Исследование влияния разрядности (до 12 разрядов) фазовращателей на диаграмму направленности.
5. Исследование влияния соотношения амплитуд излучателей на диаграмму направленности.
6. Исследование влияния фазового рассогласования на диаграмму направленности.
7. Исследование амплитудного рассогласования на диаграмму направленности.
8. Исследование влияния отказов отдельных компонентов АФАР на диаграмму направленности.
9. Измерение расстояния до неподвижной/подвижной управляемой цели (импульсным, частотным методом).
10. Определение угловых координат неподвижной/подвижной цели (амплитудными равносигнальным методом, пеленгацией по максимуму и минимуму и фазовым методом).
11. Определение расстояния, азимута и угла места цели.
12. Исследование принципов измерения скорости управляемой цели (доплеровским и расчетным методами).
13. Исследование радиолокационных характеристик реальных целей разного размера и формы.
14. Определение эффективной площади рассеивания поверхности для целей разной формы.
15. Исследование диаграммы переизлучения целей.
16. Исследование зависимости эффективной площади рассеивания от размеров цели.
17. Имитация процесса секторного обзора с подвижной целью.

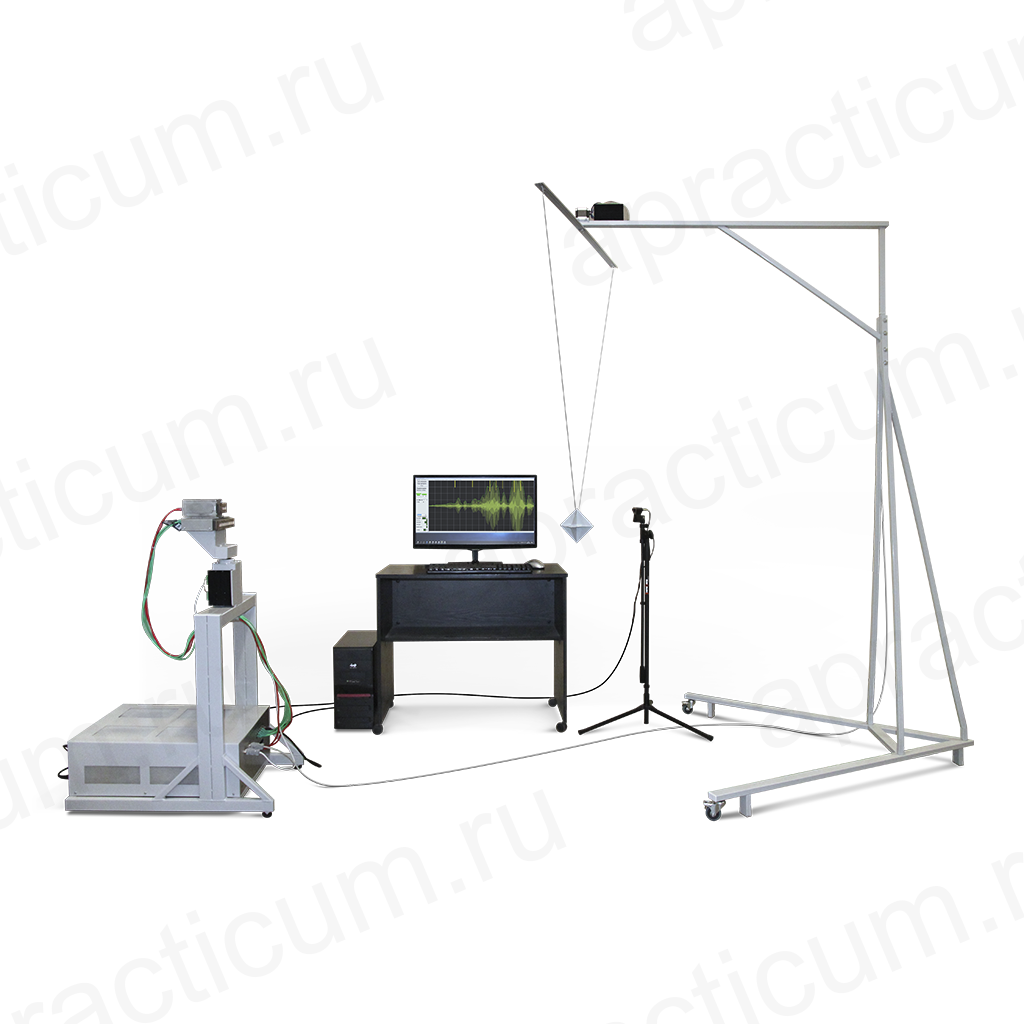

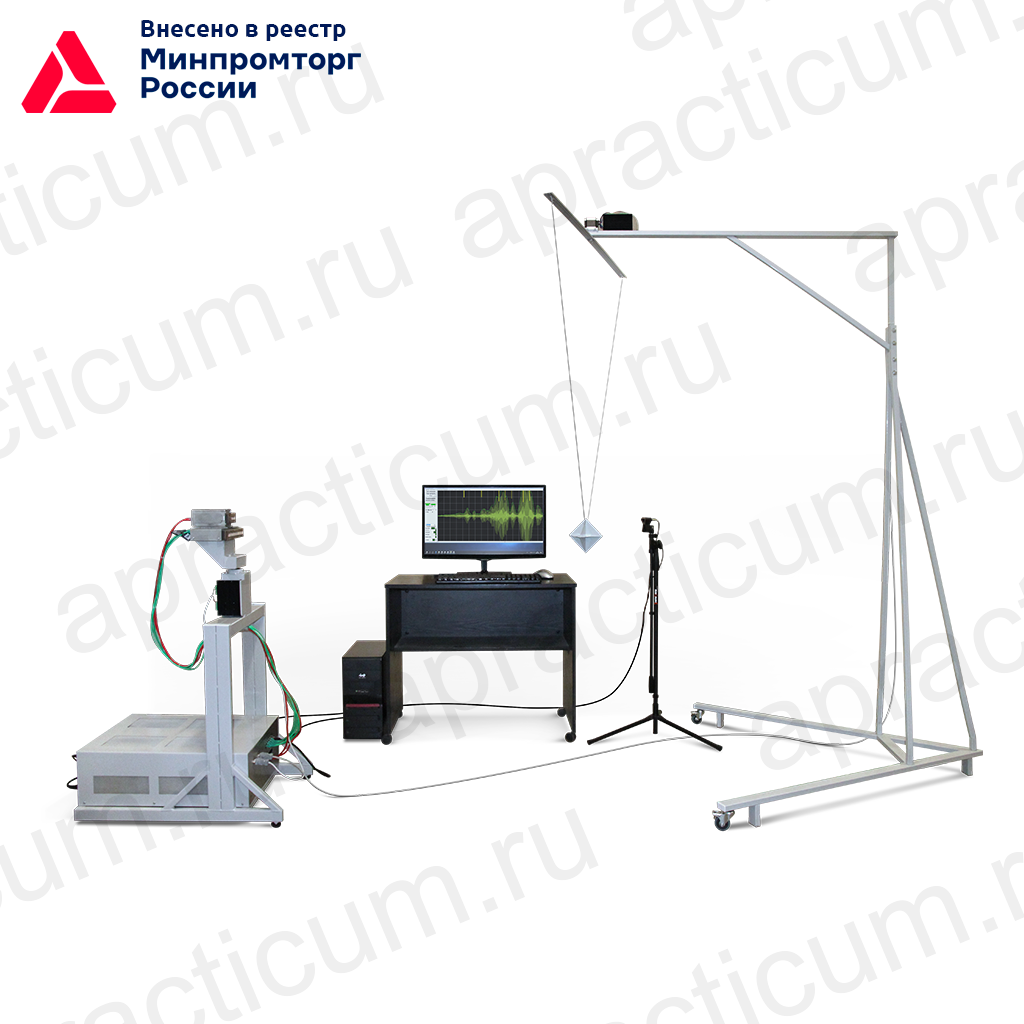

Состав:

1. Антенный блок: АФАР из восьми или шестнадцати излучателей с независимым управлением частотой, фазой и амплитудой по каждому каналу и четыре приемника.
2. Стойка с приемником для измерения диаграммы на разных расстояниях.

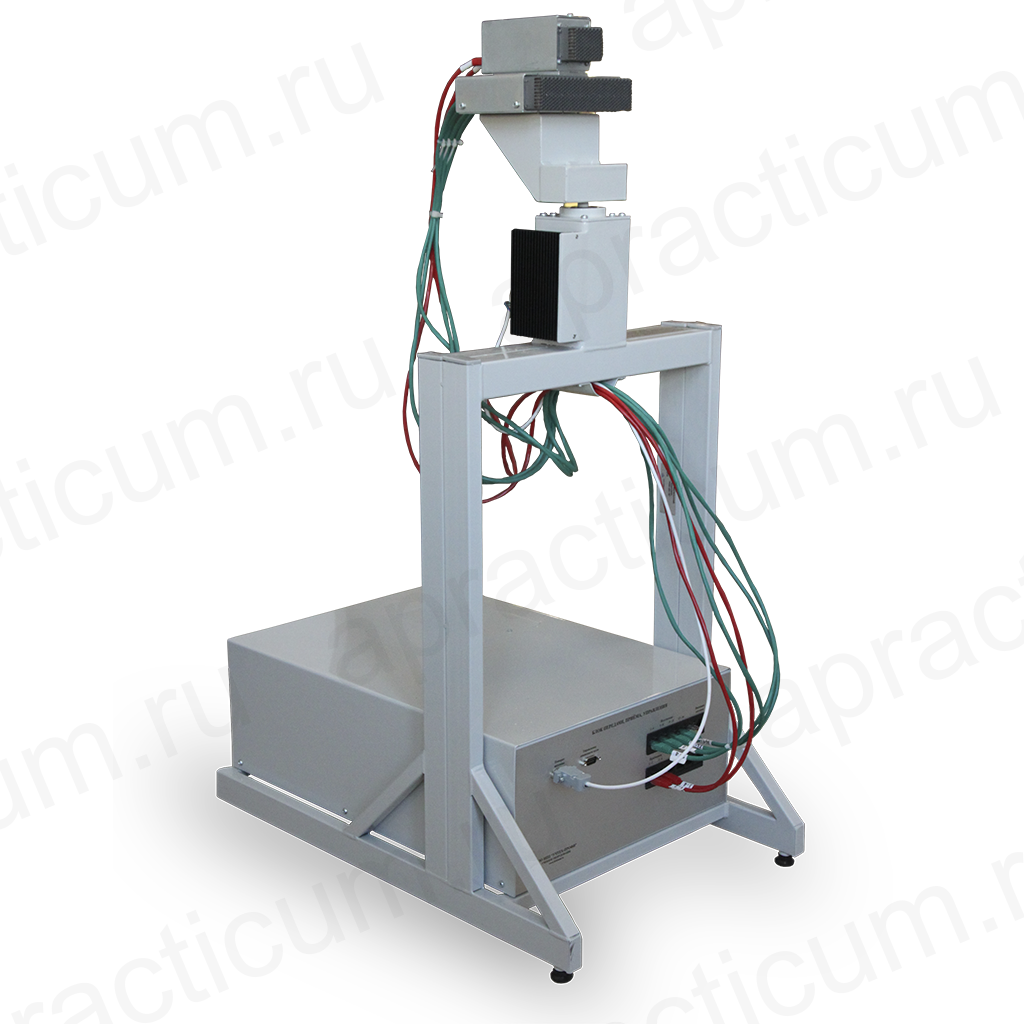

3. Радиолокационная стойка с поворотным устройством, блоками управления, формирования луча, сбора и обработки информации.
4. Антенна передачи помех (на стойке с приемником).
5. Рама с поворотным подвесом для объектов обнаружения.
6. Комплект целей для обнаружения (разных размеров и форм: шар, лист, уголковый отражатель, модель самолета и пр.).
7. ПК с предустановленным специализированным программным обеспечением для управления: движением/поворотом объектов обнаружения, направлением текущего луча ФАР, отображением угла установки антенны, обработкой данных приемников и результатов обработки первичной информации.
